1. الأنواع:

حشوات حلزونية أساسية (SWG 600-R)

حشيات حلزونية ملفوفة بحلقة داخلية (SWG 600-IR)

حشوات حلزونية ملفوفة بحلقة خارجية (SWG 600-CG)

حشوات حلزونية ملفوفة بحلقات داخلية وخارجية (SWG 600-CGI)

٢. الوصف:

تتميز الحشيات الحلزونية بقدرتها على استعادة شكلها الأصلي تحت تأثير الأحمال المتغيرة الناتجة عن تغيرات ضغط ودرجة حرارة سائل العملية، وتغيرات درجة حرارة سطح الفلنجة، ودوران الفلنجة، واسترخاء إجهاد البراغي، والزحف.

يتكون عنصر منع التسرب في الحشية من شريط معدني ملفوف مسبقًا، مُغطى بطبقات من مواد مانعة للتسرب أكثر ليونة وقابلية للانضغاط، والتي تتكاثف أثناء الضغط وتتدفق لملء الفراغات في أسطح الفلنجة عند تثبيت الحشية. يحمل الشريط المعدني مادة الحشو، مما يمنح الحشية مقاومة ومرونة عاليتين.

تُركّب حلقات توجيه خارجية لتمركز الحشية بين البراغي، وتعمل كمحدد للانضغاط. تُركّب حلقات داخلية لتقليل الفجوة بين القطر الداخلي للحشية وثقب الفلنجة. هذا يقلل من الاضطراب والتآكل، ويحمي عنصر منع التسرب في الحشية من السوائل الموجودة بداخلها.

تُصنع الحلقات الداخلية والخارجية من معادن متنوعة لتناسب تطبيقات محددة.

3. البيانات الفنية:

أ. المواصفات: معايير ASME وBS وJIS وEN أو حسب طلب العميل؛

ب. عادةً ما تُصنع الحلقات المعدنية من شريط فولاذي مقاوم للصدأ مدلفن على البارد بسماكة 0.15 إلى 0.25 مم؛

ج. يجب أن يكون سطح الشريط المعدني أملسًا ونظيفًا، ولا يُسمح بوجود أي خشونة أو تشققات أو خدوش أو حفر أو بقع صدأ؛

د. عادةً ما تُصنع المواد غير المعدنية من مادة لينة بسماكة 0.3 إلى 1.0 مم.

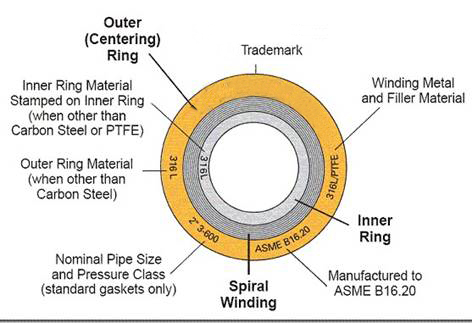

2. طريقة وضع العلامات:
